МАЯТНИК МАКСВЕЛЛА

Назначение

• Экспериментальное определение момента инерции осесимметричного твердого тела (диска);
• Определение доли механической энергии, теряемой за один цикл движения (период колебаний) маятника Максвелла.

Устройство

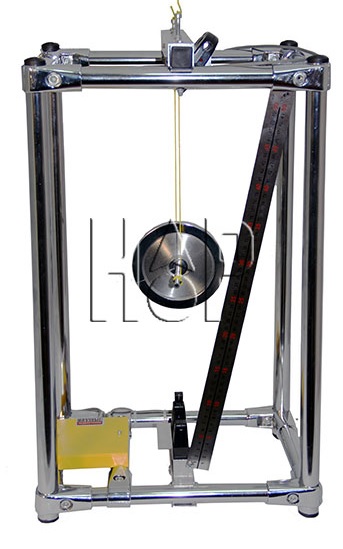

Маятник Максвелла подвешен внутри каркасной конструкции. Для фиксации моментов времени начала движения и прихода диска на определенную высоту вблизи нижней точки траектории используют оптоэлектрические датчики. Запуск движения системы осуществляется с помощью пускового устройства. Поворотная линейка служит для измерения перемещения оси вращения диска при движении от верхней точки до точки, в которой срабатывает нижний оптоэлектрический датчик.

Описание

Регистрация промежутков времени в работе осуществляется с помощью оптоэлектрических датчиков. Интервал времени между маркерами, установленными на соответствующие фронты изменения состояния датчиков, вводится в таблицу, где автоматически рассчитывается среднее значение времени движения маятника вниз и его среднеквадратичное отклонение. Полученные значения используются при расчете момента инерции маятника. Для расчета доли механической энергии, теряемой за один цикл движения, измеряются продолжительности первого и последующих «периодов» колебаний, для этого маркеры последовательно переставляются на точки срабатывания нижнего датчика.
