Лабораторный практикум по электричеству

Номер в реестре Минпромторга 10683778

Предназначение

Комплект предназначен для проведения 4-х экспериментальных работ по электродинамике и 7 работ по расчетному моделированию процессов в электрических цепях.

Чему научится ребенок

• Измерение электроемкости конденсатора по кривым его разрядки

• Изучение емкостного сопротивления конденсатора в цепи переменного тока

• Измерение индуктивности и омического сопротивления катушки в цепи переменного тока

• Изучение резонанса в колебательном контуре

Способ работы

Комплект позволяет обучать основным этапам проведения экспериментального исследования, а также позволяет проводить с учениками совместные исследования.
Измерение параметров электрических цепей осуществляется с помощью двухканального осциллографического датчика напряжения, подключаемого к USB-входу компьютера.

Состав:

• Осциллографический датчик напряжения (диапазон измерений от -100 до +100 В)

• Генератор с управлением от компьютера

• Ключ на платформе

• Резистор 5,6 Ом на платформе

• Резистор 47 Ом на платформе

• Резистор 360 Ом на платформе

• Катушка индуктивности на платформе

• Конденсатор 1 мкФ на платформе

• Конденсатор 4.7 мкФ на платформе

• Комплект проводов

• Рабочее поле из стального листа

• Методическое обеспечение на русском языке

• Программное обеспечение для проведения экспериментов

• Программное обеспечение для проведения расчетного моделирования

• Система хранения

Двухканальный осциллографический датчик напряжения обеспечивает синхронную по времени регистрацию напряжений на двух элементах электрической цепи, а встроенная в программу обработки данных функция суммирования позволяет при обработке данных определять заряд по осциллограмме тока.
Генератор подключается к USB-порту компьютера и обеспечивает формирование выходного переменного напряжения с частотой в диапазоне от 20 Гц до 10 кГц.

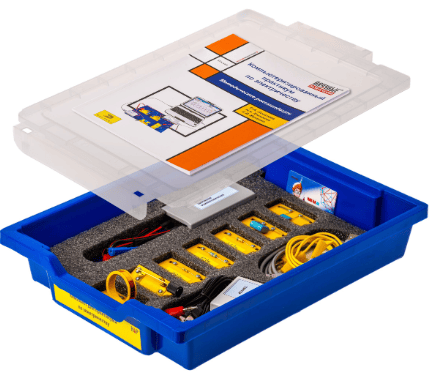

Комплект укомплектован в пластиковую систему хранения, которая закрывается прозрачной пластиковой крышкой на защелках для обеспечения наблюдения за содержимым. Комплект оборудования в системе хранения располагается на ложементе в индивидуальных ячейках.
