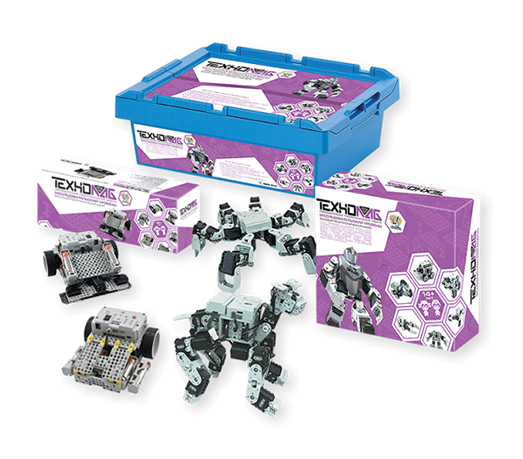

Образовательный робототехнический модуль

ОБРАЗОВАТЕЛЬНЫЙ РОБОТОТЕХНИЧЕСКИЙ МОДУЛЬ «ИССЛЕДОВАТЕЛЬСКИЙ УРОВЕНЬ» СОДЕРЖИТ:

• Базовый робототехнический набор – 1шт.; для применения в образовательном процессе и исследованиях.
• Ресурсный робототехнический набор – 1шт.; для применения в специализированных соревнованиях.
• Методические рекомендации для преподавателя - 1шт.
• Методические рекомендации для ученика - 1шт.
• Оптический диск с лицензионным ПО - 1шт.; для программирования управляющего контроллера.
• Оптический диск с инструкциями и рабочими материалами - 1шт.

СОДЕРЖИТ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДЛЯ НАСТРОЙКИ, КАЛИБРОВКИ И УПРАВЛЕНИЯ УНИВЕРСАЛЬНЫМ МОДУЛЕМ НА БАЗЕ CMOS КАМЕРЫ, ИНСТРУКЦИИ, МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ. СОДЕРЖИТ ИНСТРУКЦИИ ПО УПРАВЛЕНИЮ ПОДВИЖНЫМИ МОДЕЛЯМИ РОБОТОВ С ПОМОЩЬЮ МУЛЬТИМЕДИЙНЫХ УСТРОЙСТВ НА БАЗЕ ОС ANDROID ПОСРЕДСТВОМ КАНАЛА СВЯЗИ НА БАЗЕ ИНТЕРФЕЙСА BLUETOOTH.

БАЗОВЫЙ РОБОТОТЕХНИЧЕСКИЙ НАБОР СОСТОИТ ИЗ ПЛАСТИКОВЫХ ДЕТАЛЕЙ И КРЕПЕЖНЫХ ЭЛЕМЕНТОВ, А ТАК ЖЕ СПЕЦИАЛИЗИРОВАННОГО ИНСТРУМЕНТА ДЛЯ ИХ СБОРКИ.

В СОСТАВ БАЗОВОГО КОМПЛЕКТА ВХОДИТ:

• 120 деталей, представляющих собой различные пластины и скобы из качественного пластика;
• корпусные элементы из прозрачного пластика 4шт;
• различные втулки в кол-ве 60шт для реализации фиксированных и подвижных соединений;
• фиксирующие скобы для кабелей и шлейфов в кол-ве 20шт;
• комплект втулок и заклепок в кол-ве 28шт.

КРЕПЕЖНЫЕ ЭЛЕМЕНТЫ ПРЕДСТАВЛЯЮТ СОБОЙ:

• комплект винтов и шурупов различной длины в кол-ве 640шт;
• комплект гаек различного размера в кол-ве 410шт.

НАБОР СОДЕРЖИТ СЛЕДУЮЩИЕ ОСНОВНЫЕ ЭЛЕМЕНТЫ:

• Сервопривод на базе двигателя постоянного тока и понижающего редуктора - 18шт. Сервопривод обладает сетевым интерфейсом для управления посредством цифровых пакетов и возвращения параметров обратной связи по шине TTL.
• ИК – датчик - 2шт., обладает аналоговым выходом для выдачи результатов измерений, ИК – дальномер - 1шт.
• Двухосевой гироскоп – 1шт. Датчик с аналоговым выходом для возврата результата измерений.
• Пульт дистанционного управления – 1шт. Пульт представляет собой ИК-джойстик с программируемыми кнопками в кол-ве 10 шт. Питание пульта осуществляется от аккумуляторов типа АА. Конструкция пульта предусматривает возможность замены ИК-модуля передачи данных на модуль типа ZigBee или Bluetooth.
• ИК-передатчик - 1шт. Устройство предназначено для подключения к управляющему контроллеру и приема сигналов от пульта дистанционного управления.
• Управляющий контроллер – 1шт. Управляющий контроллер представляет собой блок управления конструктивно и электрически совместимый со всеми элементами базового набора. Внутри корпуса контроллера расположен микрофон, а так же датчик уровня бортового питания. Контроллер содержит: 6 портов для подключения внешних цифровых устройств, 5 портов для подключения устройств по TTL.
• Комплект модулей ZigBee - 1шт., для беспроводной передачи данных. Каждый комплект состоит из 3х устройств, позволяющих организовать передачу данных между элементами базового набора и персональным компьютером.
• Модуль USB для преобразования интерфейсов в кол-ве 1шт. Модуль обеспечивает преобразование интерфейсов TTL,RS-232,RS-485 в последовательный интерфейс персонального компьютера.
• Универсальный сенсорный модуль - 1шт. Устройство содержит: 3 ИК-сенсора, позволяющих измерять дальность до объекта или яркость поверхности; ИК-порт; микрофон; динамик; датчик температуры. Управление устройством и считывание показание сенсорных устройств осуществляется по шине TTL.
• Универсальный модуль на базе CMOS камеры - 1шт. Устройство обладает последовательным коммуникационным интерфейсом для подключения к управляющему контроллеру.
• Аккумуляторная батарея (LiPo) – 1шт. Аккумуляторная батарея установлена в пластиковом корпусе, совместимым с корпусными элементами и деталями комплекта.
• Адаптер для зарядки аккумуляторной батареи от сети 220В. – 1шт.
• Комплект сетевых кабелей -1шт., для зарядки аккумуляторной батареи.
• USB интерфейсный кабель для программирования базового набора – 1шт

РЕСУРСНЫЙ РОБОТОТЕХНИЧЕСКИЙ НАБОР СОСТОИТ ИЗ ПЛАСТИКОВЫХ ДЕТАЛЕЙ И КРЕПЕЖНЫХ ЭЛЕМЕНТОВ, А ТАК ЖЕ СПЕЦИАЛИЗИРОВАННОГО ИНСТРУМЕНТА ДЛЯ ИХ СБОРКИ.

РЕСУРСНЫЙ РОБОТОТЕХНИЧЕСКИЙ НАБОР СОДЕРЖИТ:

• 81 детали, представляющих собой перфорированные пластины из прочного пластика;
• 30 элементов различных подвижных передач и шарниров;
• 53 детали, представляющих собой конструктивные элементы и переходные фланцы между различными компонентами набора;
• 102 детали, представляющие собой компоненты для сборки гусеничных траков;
• пассивная опора – 1шт;
• 10 зубчатых колес;
• 2 резиновых колес с дисками из качественного пластика;
• 14 шкивов и 6 круглых фланцев.

КРЕПЕЖНЫЕ ЭЛЕМЕНТЫ ПРЕДСТАВЛЯЮТ СОБОЙ: КОМПЛЕКТ ВИНТОВ РАЗЛИЧНОЙ ДЛИНЫ В КОЛ-ВЕ 135 ШТ; КОМПЛЕКТ СПЕЦИАЛИЗИРОВАННЫХ КРЕПЕЖНЫХ ЭЛЕМЕНТОВ В КОЛ-ВЕ 230 ШТ, ПРЕДСТАВЛЯЮЩИХ СОБОЙ ПЛАСТИКОВЫЕ ВТУЛКИ И ЗАКЛЕПКИ. КРЕПЕЖНЫЕ ЭЛЕМЕНТЫ ПОЗВОЛЯЮТ РЕАЛИЗОВЫВАТЬ КАК ФИКСИРОВАННЫЕ СОЕДИНЕНИЯ ДЕТАЛЕЙ И ФЛАНЦЕВ, ТАК И ПОДВИЖНЫЕ ВРАЩАЮЩИЕСЯ СОЕДИНЕНИЯ ШАРНИРОВ И РАЗЛИЧНЫХ ПЕРЕДАЧ.

НАБОР СОДЕРЖИТ СЛЕДУЮЩИЕ ОСНОВНЫЕ ЭЛЕМЕНТЫ:

• Сервопривод на базе двигателя постоянного тока и понижающего редуктора - 2шт. Привод представляет собой электромеханическую сборку двигателя постоянного тока, а так же редуктора. Сервопривод обладает сетевым интерфейсом для управления посредством цифровых пакетов и возвращения параметров обратной связи по шине TTL.
• ИК – датчик - 3шт. ИК-сенсор обладает аналоговым выходом для выдачи результатов измерений.
• Массив ИК-сенсоров - 1шт. Устройство представляет единый модуль с общим кол-во ИК сенсоров 7шт. В состав устройства входит динамик, воспроизводящий звуки различной нотной тональности. Устройство обладает сетевым интерфейсом для управления посредством цифровых пакетов и возвращения параметров обратной связи по шине TTL.
• Интерфейсный кабель USB – 1шт., для программирования управляющего контроллера.
• Комплект шлейфов – 1шт., для соединения основных элементов базового робототехнического набора.
• Отсек для установки источника питания типа АА – 6шт.
• Управляющий контроллер – 1шт. Управляющий контроллер представляет собой блок управления конструктивно и электрически совместимый со всеми элементами базового набора. микрофон для детектирования внешних звуков, а так же датчик уровня бортового питания. Контроллер содержит: 6 портов для подключения внешних цифровых и аналоговых устройств, 5 портов для подключения устройств по шине TTL.

ВСЕ ЭЛЕМЕНТЫ КАЖДОГО БАЗОВОГО РОБОТОТЕХНИЧЕСКОГО НАБОРА, ВХОДЯЩЕГО В КОМПЛЕКТ ПОСТАВКИ КОНСТРУКТИВНО И ЭЛЕКТРИЧЕСКИ СОВМЕСТИМЫ ДРУГ С ДРУГОМ.
